GY 64-2010 廣播電視鋼塔桅防腐蝕保護涂裝標(biāo)準(zhǔn)是小編復(fù)制GY 64-2010《廣播電視鋼塔桅防腐蝕保護涂裝》電子版，可以放心參考。更多防腐涂料防腐涂裝執(zhí)行的國家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)，可以查閱本網(wǎng)站。
GY 中華人民共和國廣播電影電視行業(yè)標(biāo)準(zhǔn) GY 64-2010 代替 GY 64-1989
廣播電視鋼塔桅防腐蝕保護涂裝Anticorrosive coating of steel tower and mast for radio and television
2010 - 08 - 04 發(fā)布 2010 - 08 - 04 實施
國家廣播電影電視總局發(fā)布
目 次
前言 I
1 范圍 1
2 規(guī)范性引用文件 1
3 總則 1
4 表面處理 1
5 涂裝技術(shù)要求 2
6 檢驗 4
7 包裝、運輸和貯存 5
附錄A（規(guī)范性附錄）熱噴涂鋅、鋁及其合金涂層 結(jié)合強度試驗方法 6
附錄B（規(guī)范性附錄）熱浸鍍鋅層均勻性試驗 硫酸銅試驗方法 8
附錄C（規(guī)范性附錄）熱浸鍍鋅層附著性試驗 落錘試驗方法 10
I
GY 64—2010
前 言
本標(biāo)準(zhǔn)代替GY 64-1989《廣播電視鋼塔桅防腐蝕保護涂裝》。本標(biāo)準(zhǔn)與GY 64-1989《廣播電視鋼塔桅防腐蝕保護涂裝》相比主要變化如下：
——詳細(xì)規(guī)定了“范圍”中的內(nèi)容；
——修改了“規(guī)范性引用文件”；
——增加了“總則”；
——刪除了GY 64-1989中的“涂層厚度及使用條件”；
——修訂完善了“涂裝技術(shù)要求”；
——修訂完善了“檢驗”的內(nèi)容；對檢驗數(shù)量做了具體規(guī)定，刪除了GY 64-1989中的“檢驗規(guī)則”；
——增加了“包裝、運輸和貯存”的規(guī)定；
——增加附錄A（規(guī)范性附錄）；
——增加附錄B（規(guī)范性附錄）；
——增加附錄C（規(guī)范性附錄）。
本標(biāo)準(zhǔn)按照GB/T 1.1-2009《標(biāo)準(zhǔn)化工作導(dǎo)則 第1部分：標(biāo)準(zhǔn)的結(jié)構(gòu)和編寫》給出的規(guī)則編制。
本標(biāo)準(zhǔn)由全國廣播電影電視標(biāo)準(zhǔn)化技術(shù)委員會（SAC/TC 239）歸口。
本標(biāo)準(zhǔn)起草單位：中廣電廣播電影電視設(shè)計研究院。
本標(biāo)準(zhǔn)主要起草人：王謙、朱悅、崔朝遠。
GY 64—2010
廣播電視鋼塔桅防腐蝕保護涂裝
1 范圍
本標(biāo)準(zhǔn)規(guī)定了廣播電視鋼塔桅防腐蝕保護涂裝的技術(shù)要求、檢驗要求、試驗方法和包裝、運輸、貯存要求。
本標(biāo)準(zhǔn)適用于廣播電視鋼塔桅的防腐蝕保護涂裝，包括混凝土廣播電視塔的鋼桅桿。
本標(biāo)準(zhǔn)適用于以下涂裝工藝：熱噴涂鋅及鋅合金涂層；熱噴涂鋁及鋁合金涂層；熱浸鍍鋅層；涂料涂層；封閉涂料層。
2 規(guī)范性引用文件
下列文件對于本標(biāo)準(zhǔn)的應(yīng)用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本標(biāo)準(zhǔn)。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本標(biāo)準(zhǔn)。
GB/T 470-2008 鋅錠
GB/T 3190-2008 變形鋁及鋁合金化學(xué)成分
GB/T 4956-2003 磁性基體上非磁性覆蓋層 覆蓋層厚度測量 磁性法 GB/T 5210-2006 色漆和清漆 拉開法附著力試驗
GB/T 6462-2005 金屬和氧化物覆蓋層 厚度測量 顯微鏡法
GB/T 8923-1988 涂裝前鋼材表面銹蝕等級和除銹等級
GB/T 9286-1998 色漆和清漆 漆膜的劃格試驗
GB/T 9793-1997 金屬和其他無機覆蓋層 熱噴涂 鋅、鋁及其合金
GB/T 13825-2008 金屬覆蓋層 黑色金屬材料熱鍍鋅層 單位面積質(zhì)量稱量法
GB/T 13912-2002 金屬覆蓋層 鋼鐵制件熱浸鍍鋅層技術(shù)要求及試驗方法
JB/T 6978-1993 涂裝前表面準(zhǔn)備-酸洗
3 總則
3.1 廣播電視鋼塔桅防腐蝕保護涂裝單位應(yīng)具有相應(yīng)的資質(zhì)、質(zhì)量管理體系、技術(shù)標(biāo)準(zhǔn)和檢驗制度。
3.2 防腐蝕保護涂裝的操作人員和管理人員，應(yīng)進行安全技術(shù)教育，制定安全操作規(guī)程。
3.3 易燃、易爆和有毒材料不得堆放在涂裝現(xiàn)場，應(yīng)存放在專用庫房內(nèi)，并設(shè)專人管理。涂裝現(xiàn)場和庫房應(yīng)設(shè)置消防器材。
3.4 涂裝現(xiàn)場應(yīng)有通風(fēng)排氣設(shè)備。操作人員應(yīng)穿戴安全防護用品。
3.5 防腐蝕保護涂裝的各工序應(yīng)按本標(biāo)準(zhǔn)進行質(zhì)量控制，每道工序完成后應(yīng)進行檢查, 合格后方可進行下一道工序。
3.6 防腐蝕保護涂裝檢驗應(yīng)使用經(jīng)計量檢定、在時效內(nèi)校準(zhǔn)合格的計量器具。
4 表面處理
1
GY 64—2010
4.1 鋼構(gòu)件表面處理前，應(yīng)先將焊渣、毛刺、鐵銹、油污等清除干凈，表面應(yīng)平整。
4.2 熱噴涂鋅、鋁及其合金和涂料涂裝之前，鋼材表面應(yīng)按 GB/T 9793-1997 的規(guī)定進行噴砂除銹：
a) 噴砂后鋼材表面應(yīng)干燥、無灰塵、無油脂、無污垢、無氧化皮、無銹跡；
b) 除銹等級應(yīng)不低于 Sa2½；
c) 除銹后鋼材表面粗糙度應(yīng)符合表 1 的規(guī)定。
|
表1
|
除銹后鋼材表面的粗糙度
|
|
|
|
|
|
|
|
涂裝類型
|
|
粗糙度 RZ
|
|
|
|
μm
|
|
|
|
|
|
|
|
熱噴涂鋅、鋁及其合金
|
|
40～80
|
|
|
|
|
|
|
|
涂料
|
|
＜50
|
|
|
|
|
|
|
4.3 熱浸鍍鋅涂裝之前，鋼材表面應(yīng)按 JB/T 6978-1993 的規(guī)定進行酸洗除銹：
a) 除銹后鋼材表面應(yīng)露出金屬色澤，無污漬、銹跡；
b) 除銹等級應(yīng)不低于 Be；
c) 酸洗后應(yīng)除去鋼材表面的酸液。
4.4 已經(jīng)處理的鋼材表面，不得再次污染，當(dāng)受到二次污染時，應(yīng)再次進行表面處理。
5 涂裝技術(shù)要求
5.1 熱噴涂鋅、鋁及其合金涂層
5.1.1 熱噴涂使用的鋅，應(yīng)符合 GB/T 470-2008 規(guī)定的 Zn 99.99 的質(zhì)量要求，鋅含量不小于 99.99%；熱噴涂使用的鋁，應(yīng)符合 GB/T 3190-2008 規(guī)定的 Al99.5 的質(zhì)量要求，鋁含量不小于 99.5%；熱噴涂使用的鋅合金中，鋅的成分應(yīng)符合 GB/T 470-2008 規(guī)定的 Zn 99.99 的質(zhì)量要求；鋁的成分應(yīng)符合 GB/T 3190-2008 規(guī)定的 Al99.7 的質(zhì)量要求；熱噴涂使用的鋁合金可以使用 GB/T 3190-2008 規(guī)定的 Al-Mg5，即含 5%Mg 的鋁合金。
5.1.2 熱噴涂應(yīng)在鋼材表面噴砂處理后盡快進行，最長時間不應(yīng)超過 4h。
5.1.3 待噴工件表面的溫度至少比露點溫度高 3°C 以上進行噴涂。
5.1.4 熱噴涂的金屬層厚度不應(yīng)小于 120μm。
5.1.5 熱噴涂涂層表面應(yīng)均勻一致，無氣孔，無底材裸露的斑點，沒有未附著或附著不牢固的金屬熔融顆粒和影響涂層使用壽命及應(yīng)用的缺陷。
5.1.6 熱噴涂結(jié)束后的 6h 內(nèi)應(yīng)完成封閉處理，封閉涂料層要求見 5.3。
5.1.7 若發(fā)現(xiàn)涂層外觀有明顯缺陷，對缺陷部位應(yīng)重新進行噴砂處理重新噴涂。
5.2 熱浸鍍鋅層
5.2.1 熱浸鍍鋅使用的鋅錠，應(yīng)達到 GB/T 470-2008 規(guī)定的 Zn 99.95 的要求，鋅含量不小于 99.95%。
5.2.2 用于熱浸鍍鋅的鋅浴主要應(yīng)由熔融鋅液構(gòu)成。熔融鋅中的雜質(zhì)總含量(鐵、錫除外)不應(yīng)超過總質(zhì)量的 1.5%，所指雜質(zhì)見 GB/T 470-2008 的規(guī)定。
5.2.3 熱浸鍍鋅應(yīng)制定酸洗、浸鋅的溫度、時間、清洗等工序的工藝。
5.2.4 鍍鋅層表面應(yīng)連續(xù)、完整，并具有實用性光滑，不得有過酸洗、漏鍍、結(jié)瘤、毛刺等缺陷。鍍鋅顏色一般呈灰色或暗灰色。
|
|
|
|
|
|
GY 64—2010
|
|
5.2.5
|
鍍鋅層厚度和鍍鋅層附著量應(yīng)符合表 2 的規(guī)定。
|
|
|
|
|
表2
|
鍍鋅層厚度和鍍鋅層附著量
|
|
|
|
|
|
|
|
|
|
|
鍍件厚度
|
|
最小平均厚度
|
|
最小平均附著量
|
|
|
mm
|
|
μm
|
|
g/m2
|
|
|
|
|
|
|
|
|
|
t≥5
|
|
86
|
|
610
|
|
|
|
|
|
|
|
|
|
t＜5
|
|
65
|
|
460
|
|
|
|
|
|
|
5.2.6
|
鍍鋅層應(yīng)均勻，作硫酸銅試驗，耐浸蝕次數(shù)不少于 4 次，且不露鐵。
|
|
5.2.7
|
鍍鋅層應(yīng)與金屬基體結(jié)合牢固，應(yīng)保證在無外力作用下沒有剝落或起皮現(xiàn)象，經(jīng)落錘試驗鍍鋅
|
|
層不凸起、不剝離。
|
|
|
|
|
5.2.8
|
應(yīng)嚴(yán)格控制浸鋅過程的構(gòu)件熱變形。
|
|
|
5.2.9
|
嚴(yán)禁對包含有封閉內(nèi)腔的構(gòu)件進行熱浸鍍鋅。
|
|
5.2.10 修復(fù)的總漏鍍面積不應(yīng)超過每個鍍件總表面積的 0.5%，每個修復(fù)漏鍍面不應(yīng)超過 10cm2, 若漏鍍面積較大，應(yīng)進行返鍍。
5.2.11 修復(fù)的方法可以采用熱噴涂鋅或者涂富鋅涂層進行修復(fù)，修復(fù)層的厚度應(yīng)比鍍鋅層要求的最小厚度厚 30μm 以上。
5.2.12 緊固件應(yīng)采用熱浸鍍鋅，鍍鋅層厚度滿足 GB/T 13912-2002 的規(guī)定。
5.3 封閉涂料層、涂料涂層
5.3.1 鋼材表面經(jīng)噴砂處理后，應(yīng)及時涂刷底涂料，間隔時間不應(yīng)超過 4h。
5.3.2 涂層的底涂料、中間涂料、面涂料應(yīng)配套，應(yīng)滿足設(shè)計要求的耐蝕性和耐候性。
5.3.2.1 在熱噴涂鋅、鋁及其合金涂層表面用涂料進行封閉，以及在熱浸鍍鋅層表面采用涂料涂層時，應(yīng)采用環(huán)氧底涂料；底涂料的顏料應(yīng)采用鋅黃類，不得采用紅丹類。
5.3.2.2 在有機富鋅或無機富鋅底涂料上，宜采用環(huán)氧云鐵或環(huán)氧鐵紅的涂料，不得采用醇酸涂料。
5.3.2.3 面涂料可選用氯化橡膠、脂肪族聚氨酯、聚氯乙烯螢丹、氯磺化聚乙烯、高氯化聚乙烯、丙烯酸聚氨酯、丙烯酸環(huán)氧和醇酸等涂料，不應(yīng)選用環(huán)氧、環(huán)氧瀝青、聚氨酯瀝青和芳香族聚氨酯等涂料。 5.3.2.4 防腐蝕涂層配套可按表 3 執(zhí)行。
|
GY 64—2010
|
|
|
|
|
|
|
|
表 3
|
防腐蝕涂層配套（續(xù)）
|
|
|
|
|
|
|
|
|
|
|
|
|
底 層
|
|
中 間 層
|
|
面 層
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
環(huán)氧玻璃鱗片面涂料
|
|
|
|
環(huán)氧鐵紅底涂料
|
|
|
聚氨酯玻璃鱗片面涂料
|
|
|
|
|
|
|
|
乙烯基酯玻璃鱗片面涂料
|
|
|
|
|
|
|
|
|
|
|
|
聚氯乙烯螢丹底涂料
|
|
|
|
聚氯乙烯螢丹面涂料
|
|
|
|
|
|
聚氯乙烯含氟螢丹面涂料
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
聚氨酯面涂料
|
|
|
|
富鋅底涂料
|
|
環(huán)氧云鐵中間涂料
|
|
丙烯酸環(huán)氧面涂料
|
|
|
|
|
|
|
|
丙烯酸聚氨酯面涂料等
|
|
|
|
|
|
|
|
|
|
5.3.3
|
涂料要有適當(dāng)粘度，必要時要通過試驗確定粘度。
|
|
|
|
5.3.4
|
涂裝時，環(huán)境溫度宜為 10°～30°C，相對濕度不宜大于 85%。
|
|
|
|
5.3.5
|
鋼材表面溫度應(yīng)高于露點溫度 3°C 進行涂裝。
|
|
|
|
5.3.6
|
涂料涂裝，可采用刷涂、噴涂或高壓無氣噴涂。要控制涂料的涂布量、涂刷層數(shù)，濕膜厚度要
|
|
適當(dāng)，涂層厚度應(yīng)均勻。
5.3.7 涂層外觀應(yīng)平整光滑，顏色均勻一致，無漏涂、誤涂、氣泡、流掛、分層、開裂、剝落等缺陷。
5.3.8 涂層與基層應(yīng)結(jié)合牢固。用 GB/T 5210-2006 規(guī)定的拉開法測定時，涂層附著力不應(yīng)低于 5 MPa；用 GB/T 9286-1998 規(guī)定的劃格法測定時，涂層附著力不應(yīng)低于 1 級。
5.3.9 涂層有局部缺陷時應(yīng)按工藝要求分層修補。涂層厚度達不到要求時，可增涂面涂料。
6 檢驗
6.1 表面處理
6.1.1 噴砂除銹質(zhì)量按 GB/T 8923-1988 中的典型樣板照片對照目測檢驗。檢驗數(shù)量：全部構(gòu)件。
6.1.2 噴砂除銹后表面粗糙度的檢驗，采用經(jīng)噴砂處理的基準(zhǔn)樣板進行目測比較。檢驗數(shù)量：全部構(gòu)件。
6.1.3 酸洗除銹外觀質(zhì)量用目測檢驗。檢驗數(shù)量：全部構(gòu)件。
6.2 熱噴涂鋅、鋁及其合金涂層
6.2.1 熱噴涂涂層外觀質(zhì)量用目測檢驗。檢驗數(shù)量：全部構(gòu)件。
6.2.2 熱噴涂涂層厚度用磁性法檢測(按 GB/T 4956-2003 執(zhí)行)，檢驗數(shù)量：10%構(gòu)件，同類構(gòu)件不少于 3 件，每個構(gòu)件檢測 5 個點。發(fā)生爭議時可用顯微鏡法進行仲裁(按 GB/T 6462-2005 執(zhí)行)。
6.2.3 熱噴涂涂層結(jié)合性用結(jié)合強度試驗方法檢測(見附錄 A)，檢驗數(shù)量：1%構(gòu)件。
6.3 熱浸鍍鋅層
6.3.1 熱浸鍍鋅層外觀質(zhì)量用目測檢驗。檢驗數(shù)量：全部構(gòu)件。
6.3.2 熱浸鍍鋅層厚度用磁性法檢測(按 GB/T 4956-2003 執(zhí)行)，檢驗數(shù)量：10%構(gòu)件，同類構(gòu)件不少于 3 件，每個構(gòu)件檢測 5 個點。發(fā)生爭議時可用稱量法進行仲裁(按 GB/T 13825-2008 執(zhí)行)。
6.3.3 熱浸鍍鋅層均勻性用硫酸銅試驗方法檢測(見附錄 B)，檢驗數(shù)量：1%構(gòu)件。
6.3.4 熱浸鍍鋅層附著性用落錘試驗方法檢測(見附錄 C)。檢驗數(shù)量：1%構(gòu)件。
GY 64—2010
6.4 封閉涂料層、涂料涂層
6.4.1 涂料涂層外觀質(zhì)量用目測檢驗，檢驗數(shù)量：全部構(gòu)件。
6.4.2 涂料涂層厚度用磁性法檢測(按 GB/T 4956-2003 執(zhí)行)，檢驗數(shù)量：10%構(gòu)件，每個構(gòu)件檢測 5 個點。
6.4.3 涂料涂層結(jié)合性用拉開法附著力試驗檢測(按 GB/T 5210-2006 執(zhí)行)，檢驗數(shù)量：1%構(gòu)件。當(dāng)采用拉開法附著力試驗確有困難時，可采用漆膜的劃格試驗檢測(按 GB/T 9286-1998 執(zhí)行)，檢驗數(shù)量：1%構(gòu)件。
7 包裝、運輸和貯存
7.1 構(gòu)件應(yīng)分類包裝，易變形及涂層易磨損部位應(yīng)加固和包裹。構(gòu)件嚴(yán)禁被水浸泡。
7.2 在運輸過程中應(yīng)采取有效措施防止涂層受損。若發(fā)生涂層受損要進行修復(fù)。
7.3 不得在已完成保護涂裝的構(gòu)件上施焊。
5
GY 64—2010
附 錄 A
（規(guī)范性附錄）
熱噴涂鋅、鋁及其合金涂層 結(jié)合強度試驗方法
A.1 刪格試驗
A.1.1 原理
將涂層切斷至基體，使之形成一個具有給定尺寸的方形格子，涂層不應(yīng)產(chǎn)生剝離。
A.1.2 裝置

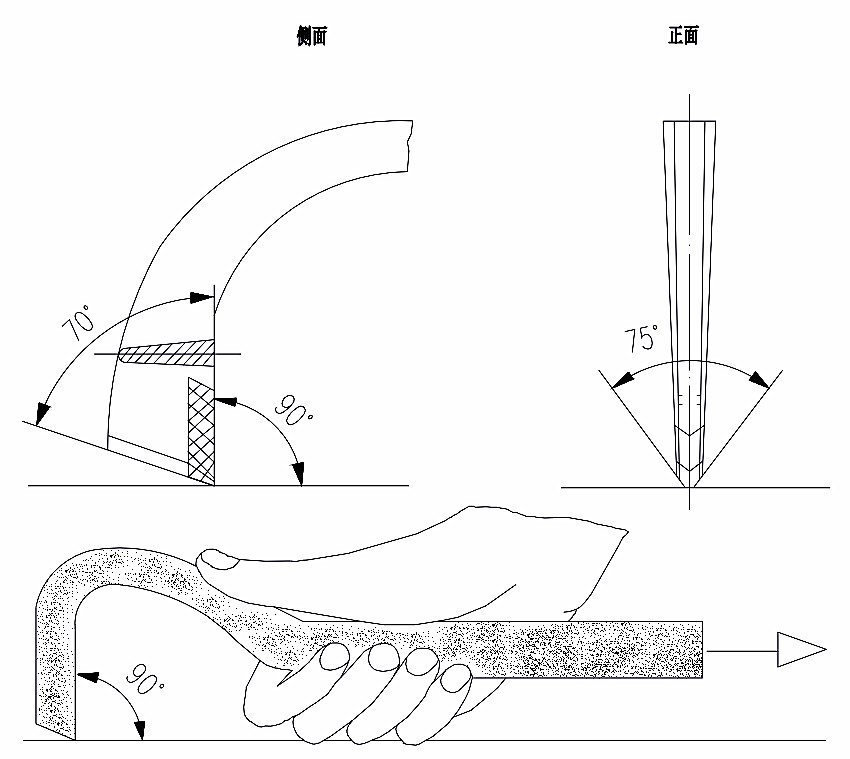

具有硬質(zhì)刃口的切割工具，其形狀見圖A.1。
圖A.1 切割工具
A.1.3 操作
使用圖A.1規(guī)定的刀具，切出表A.1中的規(guī)定格子尺寸。
切痕深度，要求應(yīng)將涂層切斷至基體金屬。
如有可能，切割成格子后，采用供需雙方協(xié)商認(rèn)可的一種合適粘膠帶，借助一個棍子施以5N的載荷將粘膠帶壓緊在這部分涂層上，然后沿垂直涂層表面的方向快速將粘膠帶拉開。
如果不能使用此方法，則測量涂層結(jié)合強度的方法就應(yīng)取得供需雙方同意。
|
|
|
|
GY 64—2010
|
|
|
|
表A.1
|
格子尺寸
|
|
|
|
|
|
|
|
|
覆蓋格子的近似表面
|
檢查的涂層厚度
|
劃痕之間距離
|
|
|
|
μm
|
mm
|
|
|
|
|
|
|
|
|
|
|
|
|
15mm×15mm
|
|
≤200
|
3
|
|
|
|
|
|
|
|
|
25mm×25mm
|
|
＞200
|
5
|
|
|
|
|
|
|
|
A.1.4 結(jié)果解釋
應(yīng)無涂層從基體金屬上剝離。假如在每個方形格子內(nèi)，涂層的一部分仍然粘附在基體上，而其余部分粘在粘膠帶上，損壞發(fā)生在涂層的層間而不是發(fā)生在涂層與基體界面處，則認(rèn)為合格。
A.2 拉伸試驗
用切割工具，沿著一個圓切割涂層直至基體金屬，該圓的直徑與用于試驗的圓柱直徑一致。
仔細(xì)地清理試驗面，用粘結(jié)劑將圓柱粘到涂層上。采用的粘結(jié)劑對涂層的粘結(jié)力應(yīng)比涂層與基體金屬的結(jié)合力更大。在涂粘結(jié)劑前，先用蝕洗涂料覆蓋在涂層上，并滲入涂層孔隙中，以免粘結(jié)劑滲透到基體。
當(dāng)粘結(jié)劑固化后，將圓柱體周圍的過量粘結(jié)劑去除。
在垂直于圓柱截面的方向，逐漸加力至圓柱體拉脫，以此測量涂層從基體上剝離的拉力。
由于這種試驗在兩個不同實驗室很難重現(xiàn)，所以比較它們的試驗結(jié)果是不實際的。因此這種試驗方法僅用于同一實驗室作為比較涂層結(jié)合規(guī)律或考核上崗人員時用。而且應(yīng)在同樣設(shè)備條件下，由同一個操作者在同類的涂層上使用同一種粘結(jié)劑進行試驗。
7
GY 64—2010
附 錄 B
（規(guī)范性附錄）
熱浸鍍鋅層均勻性試驗 硫酸銅試驗方法
B.1 硫酸銅溶液的制備和用量
B.1.1 硫酸銅溶液的制備：將36g硫酸銅(CuSO4•5H2O)加入100mL的蒸餾水中，加熱溶解后再冷卻至室溫，每公升溶液加1g氫氧化銅或堿式碳酸銅[Cu(OH)2或CuCO3(OH)2]攪拌均勻，靜置24h以上，過濾或吸出上面澄清的溶液備用。
硫酸銅溶液在溫度18℃時的密度應(yīng)為1.18g/cm3，否則應(yīng)以硫酸銅溶液或蒸餾水進行調(diào)整。
B.1.2 硫酸銅溶液的用量：按試樣表面積不少于8mL/cm2。
B.1.3 配置的硫酸銅溶液可以用于多次試驗，但最多不應(yīng)超過15次。
B.2 試樣的制備
B.2.1 試樣尺寸：試樣測試面積不小于100cm2。
B.2.2 試樣采�。合葘⒃嚇拥膬啥烁魅サ�5cm，然后分別從試樣的兩端和中間共取3個試樣。試樣加工時不應(yīng)損壞鍍層表面。
B.3 試驗條件
B.3.1 用于試驗的容器不得與硫酸銅溶液發(fā)生化學(xué)反應(yīng)，并應(yīng)有足夠容積使試樣在溶液中浸沒，試樣外緣距容器壁應(yīng)不小于25mm。
B.3.2 試驗時硫酸銅溶液的溫度應(yīng)為（18±2）℃。
B.4 試驗程序
B.4.1 試樣表面處理:將準(zhǔn)備好的試樣用四氯化碳、苯等有機溶劑擦拭，用流水沖洗、凈布擦干，將試件露出的基本金屬處涂以油漆或石蠟,方可進行試驗。
B.4.2 浸蝕試驗：將表面處理好的試樣浸入硫酸銅溶液中，此時不得攪動溶液，也不得移動容器。
1min后取出試樣，用毛刷除掉試樣表面或孔眼處的沉淀物，用流水沖洗、凈布擦干，立即進行下一次浸蝕，直至試驗浸蝕終點為止。
B.5 浸蝕終點及耐浸蝕試驗次數(shù)的確定
經(jīng)上述試驗，試樣的基本金屬上產(chǎn)生紅色金屬銅時應(yīng)作為試驗浸蝕終點。但下列情況不作為浸蝕終
點：
a) 距試樣端部 25mm 內(nèi)有金屬銅附著；
b) 試樣棱角處有金屬銅附著；
c) 試樣由于鍍鋅后劃、擦傷的部位及周圍有金屬附著的；
d) 試樣在用無鋒刃的器具將附著的金屬銅刮掉后下面仍有金屬鋅的。
GY 64—2010
確定耐浸蝕試驗次數(shù)時，作為試驗浸蝕終點的那次不得計入。
B.6 所用試劑為化學(xué)純試劑。
9
GY 64—2010
附 錄 C
（規(guī)范性附錄）
熱浸鍍鋅層附著性試驗 落錘試驗方法
C.1 試驗裝置

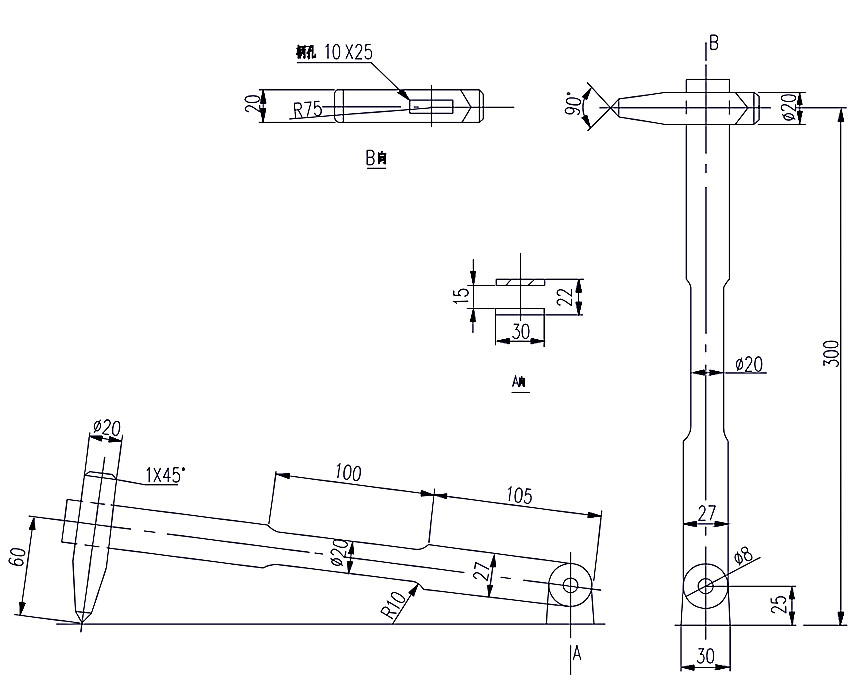

試驗裝置見圖C.1。試驗用的錘子應(yīng)安裝在固定的木制試驗臺上，試驗面應(yīng)保持與錘子底座同樣高
度。
C.2 試驗方法
試件置于水平，調(diào)整試樣，使打擊點距試樣邊、角、端部不小于10mm，錘頭面向臺架中心，錘柄與底座平面垂直后自由落下，以4mm的間隔平行打擊5點。檢查鋅層表面狀態(tài)，打擊處不得重復(fù)打擊。
錘頭用45號鋼，重量210g，錘刃硬度（肖氏）40以上。
錘柄用橡木，重量約70g。
底座鋼板厚度15mm，長寬250×250mm，材質(zhì)Q235-A。
圖C.1 錘擊試驗裝置
|
|
|
各種防腐涂料的國家相關(guān)標(biāo)準(zhǔn)GB
|
|
各種防腐涂料的國家相關(guān)標(biāo)準(zhǔn)GB 氯化橡膠防腐涂料HG/T2798-1996 氯磺化聚乙烯防腐涂料（雙組分）底漆/面漆 HG/T2661-1995 環(huán)氧瀝青防腐涂料（分裝）HG/T2884-1997 彩色涂層鋼板及鋼帶 GB/T12754—2006 紅丹醇酸防銹漆HG/T3346-1999 汽車用底漆 GB/T13493-1992 各色汽車用面漆 GB/T13492-1992 各色酚醛防銹漆HG/
|
|
時間：2018/1/18
|
|
|
|
|
氯化橡膠防腐涂料國家標(biāo)準(zhǔn)GB/T 25263-2010
|
|
氯化橡膠防腐涂料國家標(biāo)準(zhǔn)GB/T 25263-2010 ICS 87.040 G 51 GB 中華人民共和國國家標(biāo)準(zhǔn) GB/T 25263-2010 氯化橡膠防腐涂料Chlorinated rubber anticorrosive coatings 2010-09-26發(fā)布 2011-08-01實施 中華人民共和國國家質(zhì)量監(jiān)督檢驗檢疫總局 中國國家標(biāo)準(zhǔn)化管理委員會 發(fā)布 本標(biāo)準(zhǔn)規(guī)定了氯化橡膠防腐涂
|
|
時間：2018/1/12
|
|
|
|
|
環(huán)氧云鐵中間漆化工行業(yè)標(biāo)準(zhǔn)HG/T 4340-2012
|
|
環(huán)氧云鐵中間漆化工行業(yè)標(biāo)準(zhǔn)HG/T 4340-2012 ICS 87. 040G 51 備案號：37875-2013 中華人民共和國化工行業(yè)標(biāo)準(zhǔn) HG/T 4340-2012 環(huán)氧云鐵中間漆Epoxy micaceous iron oxide intermediate coatings 2012-11-07發(fā)布 2013-03-01實施 中華人民共和國工業(yè)和信息化部發(fā)布 本標(biāo)準(zhǔn)規(guī)定了環(huán)氧云鐵中間漆
|
|
時間：2018/1/12
|
|
|
|
|
建筑用鋼結(jié)構(gòu)防腐涂料行業(yè)標(biāo)準(zhǔn)JG/T 224-2007
|
|
JG/T 224-2007建筑用鋼結(jié)構(gòu)防腐涂料標(biāo)準(zhǔn) 中華人民共和國建工業(yè)行業(yè)標(biāo)準(zhǔn) JG/T 224-2007 建筑用鋼結(jié)構(gòu)防腐涂料Anticorrosive coatings for building steel structure 2007-08-21發(fā)布 2008-01-01實施 中華人民共和國建設(shè)部發(fā)布 本標(biāo)準(zhǔn)規(guī)定了建筑用鋼結(jié)構(gòu)防腐涂料的分類、技術(shù)指標(biāo)、試驗方法、檢驗規(guī)則及標(biāo)志、包裝、運輸、
|
|
時間：2018/1/11
|
|
|
|
|
鋼結(jié)構(gòu)橋梁漆化工行業(yè)標(biāo)準(zhǔn)HG/T 3656-1999
|
|
HG/T 3656-1999鋼結(jié)構(gòu)橋梁漆 中華人民共和國化工行業(yè)標(biāo)準(zhǔn) HG/T3656-1999 鋼結(jié)構(gòu)橋梁漆Paints for steel structure bridge 1999-06-16發(fā)布 2000--06-01實施 國家石油和化學(xué)工業(yè)局 發(fā)布 本標(biāo)準(zhǔn)規(guī)定了鋼結(jié)構(gòu)橋梁漆產(chǎn)品的要求、試驗方法、檢驗規(guī)則及標(biāo)志、標(biāo)簽、包裝、運輸、貯存。本標(biāo)準(zhǔn)適用于鋼結(jié)構(gòu)橋梁漆用面漆、底漆、中間漆的通用技
|
|
時間：2018/1/10
|
|
|
|
|
|
鐵路鋼橋保護涂裝標(biāo)準(zhǔn)TB/T1527-2004
|
|
TB/T1527-2004鐵路鋼橋保護涂裝 中華人民共和國鐵道行業(yè)標(biāo)準(zhǔn) TB/T 1527-2004代替TB/T 1527-1995 鐵路鋼橋保護涂裝The protection coatings of railway steel bridges aging corrosion 2004-01-30發(fā)布 2004-08-01實施 中華人民共和國鐵道部發(fā)布 本標(biāo)準(zhǔn)規(guī)定了鐵路鋼橋保護涂裝技術(shù)要求、試驗
|
|
時間：2018/1/8
|
|
|
|
|
高氯化聚乙烯防腐涂料標(biāo)準(zhǔn)：HG/T 4338-2012
|
|
高氯化聚乙烯防腐涂料標(biāo)準(zhǔn)：HG/T 4338-2012 本標(biāo)準(zhǔn)規(guī)定了高氯化聚乙烯防腐涂料的分類、要求、試驗方法、檢驗規(guī)則、標(biāo)志、包裝、貯存等內(nèi)容。本標(biāo)準(zhǔn)適用于以高氯化聚乙烯樹脂為主要成膜物質(zhì)，加入增塑劑、顏填料、溶劑等制成的防腐涂料。
|
|
時間：2017/12/30
|
|
|
|
|
氯磺化聚乙烯漆標(biāo)準(zhǔn)：HG/T 2661-1995
|
|
氯磺化聚乙烯漆標(biāo)準(zhǔn)HG/T 2661-1995介紹了： 主要內(nèi)容與適用范圍、引用標(biāo)準(zhǔn)、技術(shù)要求、試驗方法、檢驗規(guī)則、標(biāo)志、包裝、運輸和貯存。 相關(guān)產(chǎn)品、相關(guān)搜索
|
|
時間：2017/12/27
|
|
|
|
|
氯化橡膠防腐涂料標(biāo)準(zhǔn)HG/T2798－1996
|
|
氯化橡膠防腐涂料標(biāo)準(zhǔn)HG/T2798－1996：本標(biāo)準(zhǔn)規(guī)定了氯化橡膠防腐涂料產(chǎn)品的要求、試驗方法及標(biāo)志、標(biāo)簽、包裝。本標(biāo)準(zhǔn)適用于以氯化橡膠為漆基，加入其它合成樹脂、顏料、溶劑等制成的氯化橡膠底漆、中間層漆、面漆防腐涂料。
|
|
時間：2017/12/26
|
|
|
|
|
富鋅底漆標(biāo)準(zhǔn)HG/T3668-2009（中華人民共和國化工行業(yè)標(biāo)準(zhǔn)）
|
|
富鋅底漆標(biāo)準(zhǔn)HG/T3668-2009（中華人民共和國化工行業(yè)標(biāo)準(zhǔn)）.本標(biāo)準(zhǔn)與HG/T 3668-2000的主要技術(shù)差異為：增加了按不揮發(fā)分中金屬鋅含量的高低對產(chǎn)品進行分類;增加了對“附著力”、“密度”的要求;取消了對“耐候性”、無機富鋅底漆“耐沖擊性”和有機富鋅底漆“環(huán)氧樹脂的定性”的要求;提高了對“耐鹽霧性”和無機富鋅底漆“干燥時間”的要求;增加了儀器法測定“不揮發(fā)分中金屬鋅含量”的方法;改變
|
|
時間：2017/12/9
|
|
|
|
|
丙烯酸聚氨酯面漆執(zhí)行標(biāo)準(zhǔn)：HG/T 2454-2006
|
|
丙烯酸聚氨酯面漆執(zhí)行標(biāo)準(zhǔn)：HG/T 2454-2006溶劑型聚氨酯涂料(雙組份)Ⅱ型外用面漆。XDY-J808丙稀酸聚氨酯面漆是一種雙組份聚氨酯涂料，由含羥基丙烯酸樹脂、進口縮二脲、固化劑、高級耐候性顏料、增塑劑、助劑等配制而成。丙烯酸聚氨酯面漆是雙組份高性能裝飾防腐面漆，具有非常優(yōu)異的耐候性、耐溶劑性、機械性能、保色保光性，適用于涂裝要求較高和惡劣腐蝕的領(lǐng)域，如鋼結(jié)構(gòu)橋梁、混凝土涂裝、景觀建筑、
|
|
時間：2017/10/4
|
|
|
|
